در یک واحد فرآیندی، فاصله بین یک انحراف کوچک در فشار یا دما و یک حادثه بزرگ گاهی فقط چند ثانیه است. اپراتور ممکن است دیر متوجه شود، سیستم کنترل ممکن است پاسخ کافی ندهد، و دقیقاً همینجاست که سیستم قطع اضطراری (Emergency Shutdown System) وارد عمل میشود؛ آخرین خط دفاعی خودکاری که بدون نیاز به تصمیم انسانی، فرآیند را به سمت حالت ایمن میبرد.
در این راهنما، مفهوم ESD را از پایه تا سطح مهندسی توضیح میدهیم: اجزا، نحوه عملکرد، استانداردهای بینالمللی مرتبط، انواع معماری، و نکاتی که معمولاً فقط از طریق تجربه میدانی به دست میآیند.

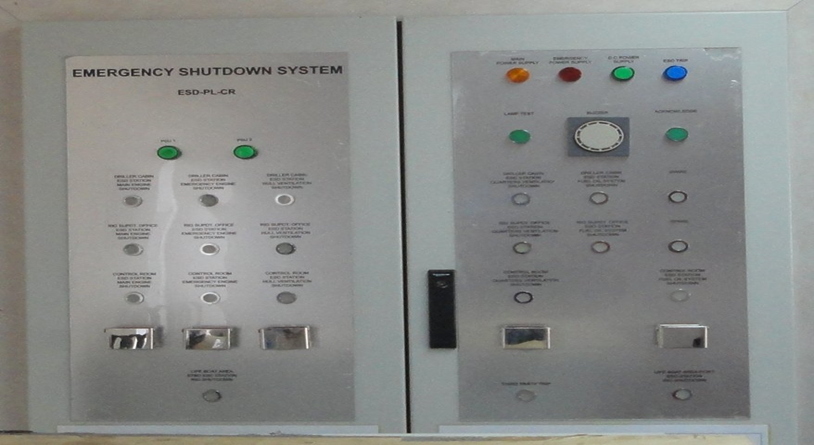

سیستم قطع اضطراری (ESD) چیست؟
سیستم قطع اضطراری بخشی از سیستم ابزار دقیق ایمنی (Safety Instrumented System یا SIS) است که وظیفه دارد در صورت بروز شرایط خطرناک — مانند افزایش غیرمجاز فشار، نشت گاز، افزایش دما یا خرابی تجهیز کلیدی — فرآیند را بهصورت خودکار و بدون دخالت اپراتور به وضعیت ایمن (Safe State) ببرد. برخلاف سیستم کنترل پایه فرآیند (BPCS) که وظیفه تنظیم روزمره پارامترهاست، ESD تنها زمانی فعال میشود که شرایط از کنترل عادی خارج شده باشد.
جایگاه ESD در لایههای حفاظتی

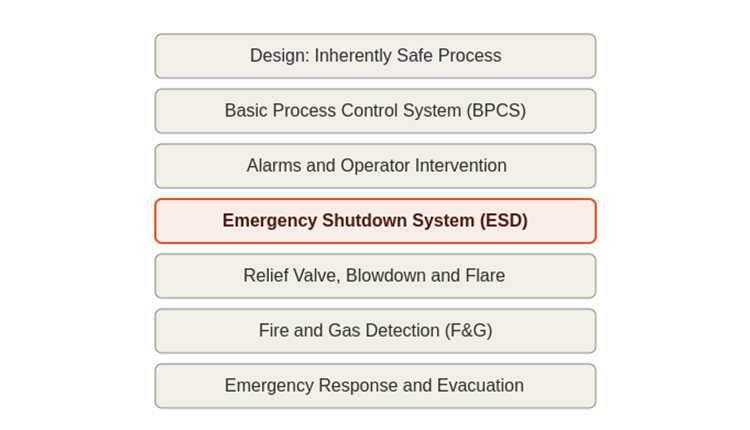

مهندسان ایمنی فرآیند، حفاظت یک واحد صنعتی را در چند لایه مستقل طراحی میکنند تا خرابی یک لایه به فاجعه منجر نشود. ESD یکی از این لایههاست و معمولاً پس از لایه کنترل و آلارم، و پیش از شیرهای اطمینان مکانیکی قرار میگیرد:
چرا هر واحد صنعتی به سیستم قطع اضطراری نیاز دارد؟
حوادث بزرگ صنعتی معمولاً از یک زنجیره خطا شکل میگیرند، نه یک خطای منفرد. تحلیل حوادثی مانند انفجار سکوی پایپر آلفا نشان داده که نبود یا غیرفعالبودن سیستم قطع اضطراری در لحظه بحرانی، مستقیماً در گسترش فاجعه نقش داشته است. به همین دلیل، در صنایع نفت، گاز، پتروشیمی و نیروگاهی، وجود ESD نه یک گزینه اختیاری بلکه یک الزام ایمنی، بیمهای و در بسیاری موارد قانونی است.
سیستم ESD چگونه کار میکند؟

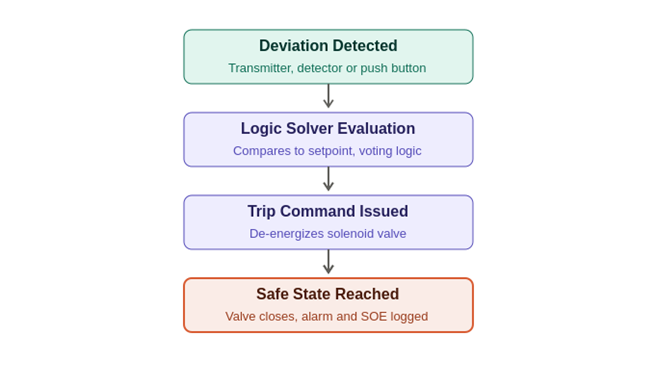

عملکرد ESD را میتوان در یک زنجیره چهار مرحلهای خلاصه کرد:
اصل Fail-Safe و منطق De-energize to Trip
اکثر سیستمهای ESD بر مبنای اصل «قطع در حالت بیبرقی» طراحی میشوند: تجهیز نهایی (مثلاً شیر) در حالت عادی با برق یا فشار هوا در وضعیت باز نگه داشته میشود و بهمحض قطع سیگنال — چه به دلیل فرمان Trip و چه به دلیل خرابی سیمکشی یا قطع برق — بهصورت خودکار بسته میشود. این طراحی تضمین میکند که خرابی سیستم نیز به حالت ایمن منجر شود، نه حالت خطرناک.
منطق رأیگیری و افزونگی
برای جلوگیری از توقفهای ناخواسته (Spurious Trip) ناشی از خرابی یک سنسور منفرد، از آرایشهای رأیگیری استفاده میشود؛ مثلاً در آرایش ۲oo۳، از سه سنسور موازی، حداقل دو سنسور باید همزمان شرایط Trip را تأیید کنند تا فرمان قطع صادر شود. این رویکرد توازنی بین ایمنی و در دسترسبودن (Availability) برقرار میکند.

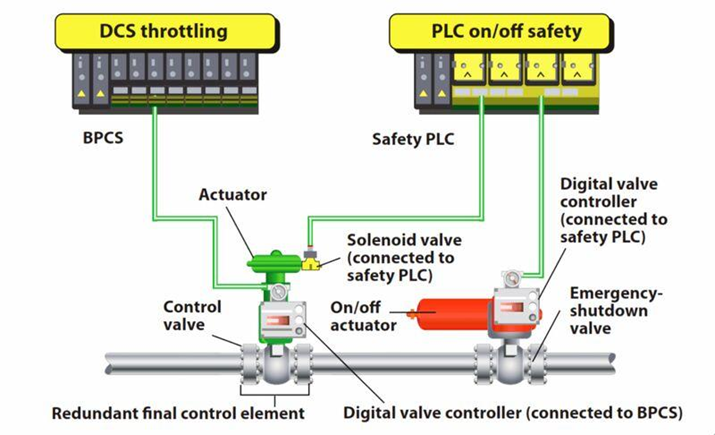

اجزای اصلی سیستم قطع اضطراری
| جزءَ | وظیفه |
| المانهای ورودی | ترانسمیتر فشار/دما/سطح، دتکتور گاز و شعله، شستی اضطراری دستی |
| لاجیک سالور | پردازش سیگنالها، اجرای منطق رأیگیری و صدور فرمان Trip (معمولاً Safety PLC با گواهی SIL) |
| المانهای نهایی | شیر قطع اضطراری (ESDV)، شیر بلودان، سولنوئید ولو |
| زیرساخت پشتیبان | منبع تغذیه پایدار، UPS، سیستم ارتینگ اختصاصی |
| رابط انسانی | HMI، ثبت توالی وقایع (SOE) و ارتباط با اتاق کنترل مرکزی |
سطوح سلسلهمراتبی shot down
| دامنه اثر | عنوان | سطح |
| یک پمپ، کمپرسور یا تجهیز خاص | قطع تجهیز منفرد | ESD-3 |
| یک واحد کامل تولید | قطع واحد فرآیندی | ESD-2 |
| چند واحد مرتبط یا یک منطقه | قطع بخشی از سایت | ESD-1 |
| کل مجتمع صنعتی | قطع کامل سایت | ESD-0 |
مقایسه ESD با سیستمهای مشابه
| زمان پاسخ | هدف اصلی | سیستم |
| پیوسته | کنترل روزمره فرآیند | BPCS |
| معمولاً زیر چند ثانیه | قطع اضطراری در شرایط خطرناک | ESD |
| ثانیه تا دقیقه | توقف کنترلشده بخشی از فرآیند | PSD |
| لحظهای | تشخیص و اطفاء حریق/گاز | F&G |
| بسیار سریع (میلیثانیه تا ثانیه) | جلوگیری از فراجهش فشار بدون فلر | HIPPS |
استانداردها و الزامات فنی
طراحی و ارزیابی سیستمهای ESD در چارچوب استانداردهای بینالمللی صورت میگیرد. مهمترین آنها عبارتاند از IEC 61508 (استاندارد پایه ایمنی کارکردی) و IEC 61511 که بهطور خاص برای صنایع فرآیندی تدوین شده و معادل آن در آمریکای شمالی استاندارد ISA 84 است. این استانداردها مفهوم سطح یکپارچگی ایمنی (SIL) را تعریف میکنند؛ عددی از SIL۱ تا SIL۴ که میزان کاهش ریسک مورد نیاز یک حلقه ایمنی را نشان میدهد و بر پایه احتمال خرابی در تقاضا (PFD) محاسبه میشود. تعیین SIL معمولاً از طریق مطالعات HAZOP و LOPA در فاز طراحی صورت میگیرد و چرخه عمر ایمنی (Safety Lifecycle) را از طراحی تا بازنشستگی تجهیز پوشش میدهد.
مزایا و محدودیتهای سیستم قطع اضطراری
مزیت اصلی ESD، کاهش چشمگیر ریسک حوادث فاجعهبار و محافظت همزمان از جان نیرو، تجهیزات و محیط زیست است. در مقابل، چالش اصلی این سیستمها بروز توقفهای ناخواسته (Spurious Trip) است که میتواند هزینههای سنگین ناشی از توقف تولید ایجاد کند؛ به همین دلیل انتخاب درست معماری رأیگیری و کیفیت تجهیزات اهمیت زیادی دارد.
کاربردهای صنعتی ESD
سیستمهای قطع اضطراری در پالایشگاههای نفت و گاز، مجتمعهای پتروشیمی، نیروگاههای حرارتی، سکوهای فراساحلی، خطوط لوله انتقال و همچنین در صنایع دارویی و غذایی با ریسک بالا مورد استفاده قرار میگیرند.
مشخصات فنی کلیدی هنگام انتخاب سیستم ESD
- گواهی SIL معتبر از مراجع شناختهشده (TÜV، exida)
- سطح افزونگی و آرایش رأیگیری (1oo1، 1oo2، 2oo3)
- میانگین زمان بین خرابی (MTBF) تجهیزات
- رده حفاظتی محیطی و ضدانفجار (Ex Rating، IP Rating)
- زمان پاسخ سیستم نسبت به Process Safety Time
- قابلیت اتصال و یکپارچگی با DCS موجود
۷ اشتباه رایج در طراحی و بهرهبرداری سیستم ESD
1.انتخاب تجهیزات بدون گواهی SIL واقعی و صرفاً بر اساس قیمت
2.عدم تفکیک مسیر سیمکشی ESD از سیستم کنترل عادی
3.نادیده گرفتن Process Safety Time در محاسبه زمان پاسخ
4.استفاده نادرست یا طولانیمدت از حالت Bypass بدون مستندسازی
5.عدم اجرای منظم آزمون دورهای (Proof Test)
6.طراحی منطق رأیگیری نامتناسب با سطح ریسک واقعی فرآیند
7.نبود آموزش کافی اپراتورها برای مواجهه با آلارمهای Trip
جمعبندی
سیستم قطع اضطراری آخرین و یکی از مهمترین لایههای حفاظتی در واحدهای صنعتی پرریسک است. طراحی صحیح آن نیازمند شناخت دقیق استانداردهای IEC 61511، محاسبه درست SIL و انتخاب تجهیزات معتبر است. سرمایهگذاری در یک سیستم ESD طراحیشده و نگهداریشده بهدرستی، نه هزینه بلکه سرمایهگذاری مستقیم در ایمنی جانی، حفاظت از تجهیزات و تداوم تولید است.
