گیج فشار آنالوگ و دیجیتال

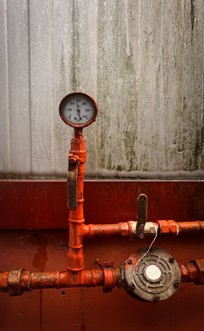

گیج آنالوگ نمایش بصری محلی را فراهم می‌کند؛ لولهٔ بوردن از المان‌های رایج آن است. گیج دیجیتال فشار را روی نمایشگر نشان می‌دهد و برخی مدل‌ها قابلیت ثبت داده یا خروجی دارند. دقت و امکانات هر دو گروه به مدل وابسته است.
تجهیزات اندازه‌گیری فشار چیست و چرا مهم است؟
فشار، نیروی وارد بر واحد سطح است و پایش آن در خطوط لوله، مخازن و راکتورها به کنترل فرایند، کیفیت محصول و بهره‌برداری کمک می‌کند. واحدهای رایج شامل پاسکال (Pa)، کیلوپاسکال (kPa)، بار (bar)، پوند بر اینچ مربع (psi) و میلی‌متر جیوه (mmHg) هستند. در گیج‌های مکانیکی، فشار باعث تغییر شکل لولهٔ بوردن، دیافراگم یا کپسول می‌شود و سازوکار داخلی این حرکت را به نمایش عقربه منتقل می‌کند. نوع المان و محدودهٔ کاری باید با کاربرد سازگار باشد.

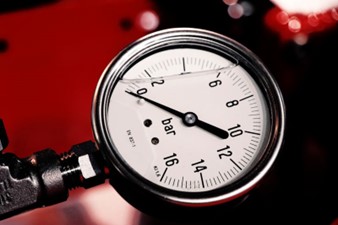

گیج عقربه‌ای فشار، مقدار اندازه‌گیری‌شده را در محل نمایش می‌دهد. مقیاس، واحد و محدودهٔ صفحه باید با کاربرد هماهنگ باشد. تصویر موجود در آرشیو همین صفحه در وب‌سایت راسا.
انواع تجهیزات اندازه‌گیری فشار
انتخاب تجهیز به وظیفهٔ آن وابسته است: نمایش فشار در محل، ارسال مقدار پیوسته به PLC یا اتاق کنترل، اعلام عبور از یک آستانه یا فراهم‌کردن اتصال مناسب به فرایند. گروه‌های اصلی صفحه در پنج دسته معرفی می‌شوند.
ترانسمیتر فشار
فشار اندازه‌گیری‌شده را به سیگنال استاندارد برای سیستم کنترل تبدیل می‌کند. خروجی ۴–۲۰ میلی‌آمپر و ارتباط HART در برخی مدل‌ها رایج است. نوع فشار، محدوده، تغذیه، اتصال و پروتکل را با نیاز مدار تطبیق دهید.
سنسور و ترانسدیوسر فشار
المان حسگر، اثر فشار را به کمیتی قابل‌اندازه‌گیری تبدیل می‌کند. خروجی مجموعه ممکن است ولتاژی، جریانی یا دیجیتال باشد و نیاز به مدار پردازش به طراحی مدل بستگی دارد. نام‌گذاری سنسور، ترانسدیوسر و ترانسمیتر میان سازندگان یکسان نیست.
پرشر سوئیچ
با رسیدن فشار به نقطهٔ تنظیم، خروجی سوئیچ تغییر وضعیت می‌دهد. برای کنترل ساده، پایش فشار پمپ یا اعلام آستانه کاربرد دارد. نوع کنتاکت یا خروجی، هیسترزیس، تکرارپذیری و فشار مجاز را بررسی کنید.
تجهیزات جانبی فشار
دیافراگم سیل، شیر ایزوله یا منیفولد، اسنابر و سیفون یا اجزای خنک‌کننده بر پایهٔ نیاز کاربرد انتخاب می‌شوند. سیل برای برخی سیالات خورنده، ویسکوز یا داغ بررسی می‌شود؛ هر تجهیز جانبی وظیفه و محدودیت مشخصی دارد.
نمونه‌ای از ترانسمیتر فشار با نمایشگر؛ نوع خروجی و ارتباط این تجهیزات به مدل وابسته است. تصویر: Bitjungle / Wikimedia Commons؛ CC BY-SA 4.0.
مقایسه انواع تجهیزات اندازه‌گیری فشار
نمایش محلی: گیج آنالوگ یا دیجیتال برای مشاهدهٔ فشار در محل مناسب است. قابلیت ثبت داده یا ارسال سیگنال را باید در مشخصات گیج دیجیتال بررسی کرد؛ دیجیتال‌بودن به‌تنهایی معیار دقت بالاتر نیست.
اندازه‌گیری پیوسته برای کنترل: ترانسمیتر و ترانسدیوسر، خروجی الکتریکی قابل‌استفاده در سامانهٔ کنترل فراهم می‌کنند. نوع سیگنال، خطای اندازه‌گیری، پاسخ زمانی و سازگاری ورودی PLC تعیین‌کننده‌اند.
اعلام یک آستانه: پرشر سوئیچ وضعیت رسیدن به نقطهٔ تنظیم را اعلام می‌کند. این وظیفه با گزارش پیوستهٔ مقدار فشار متفاوت است؛ انتخاب میان آن‌ها به منطق کنترل و الزامات همان کاربرد وابسته است.
کاربردهای صنعتی تجهیزات فشار
اندازه‌گیری فشار در صنایع نفت، گاز و پتروشیمی، نیروگاه‌ها، تأسیسات آب و فاضلاب و فرایندهای غذایی و دارویی کاربرد دارد. شرایط سیال، محیط نصب و نوع اتصال، مشخصات تجهیز موردنیاز را تعیین می‌کند.
- نفت، گاز و پتروشیمی: پایش خطوط انتقال، مخازن و راکتورها با توجه به خورندگی و طبقه‌بندی محیط نصب.
- نیروگاه‌ها: اندازه‌گیری فشار بخار، آب بویلر و مدارهای فرایندی در محدودهٔ مجاز دما و فشار.
- آب و فاضلاب: پایش فشار پمپ‌ها و خطوط توزیع و کمک به کنترل بهره‌برداری.
- غذایی و دارویی: بررسی اتصال بهداشتی، متریال در تماس و سازگاری با روش‌های شست‌وشو و استریل‌سازی پروژه.
- آزمون و کالیبراسیون: مقایسهٔ ابزار با مرجع مناسب و ثبت نتایج برای نیازهای کیفیت.

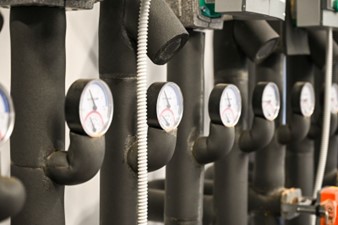

پایش فشار در مجموعه‌ای از خطوط لوله؛ محل نصب، اتصال و دسترسی برای بازدید و نگهداری را در انتخاب ابزار در نظر بگیرید. تصویر موجود در آرشیو همین صفحه در وب‌سایت راسا.
استانداردها و الزامات فنی
استاندارد موردنیاز را با نوع ابزار و مدارک پروژه تطبیق دهید. در مشخصات برخی گیج‌های مکانیکی، EN 837 و ASME B40.100 ذکر می‌شوند. برای ارزیابی ترانسمیترهای فشار، IEC 62828-2 روش‌های آزمون را پوشش می‌دهد؛ استاندارد قدیمی IEC 60770-1 در فهرست IEC با خانوادهٔ IEC 62828 جایگزین شده است. گواهی‌های محیط خطرناک مانند ATEX یا IECEx و الزامات کاربرد ایمنی باید برای مدل و شرایط نصب موردنظر بررسی شوند.
انواع گیج فشار در WIKA · ترانسمیترهای فشار WIKA · راهنمای انتخاب گیج · راهنمای فاصلهٔ کالیبراسیون · وضعیت استاندارد IEC 60770-1 · اسنابر فشار · راهنمای نصب گیج و سرویس بخار · اندازه‌گیری دینامیکی با حسگر پیزوالکتریک
راهنمای انتخاب و خرید تجهیزات فشار
پارامترهای کلیدی
- نوع فشار: فشار گیج نسبت به جو، مطلق نسبت به مرجع خلأ و تفاضلی به‌صورت اختلاف دو فشار سنجیده می‌شود.
- محدودهٔ اندازه‌گیری: فشار عادی، نوسان‌ها و شرایط گذرا را با محدوده و حد اضافه‌فشار همان مدل تطبیق دهید.
- دقت: خطای مجاز، پایداری، اثر دما و پاسخ زمانی موردنیاز را مشخص کنید.
- سیال و متریال: سازگاری اجزای در تماس با سیال و احتمال گرفتگی یا رسوب را بررسی کنید.
- خروجی: نمایش محلی، سیگنال ۴–۲۰ میلی‌آمپر، ولتاژ، ارتباط دیجیتال یا خروجی سوئیچ را با مدار تطبیق دهید.
- نصب: دمای فرایند و محیط، نوع اتصال، درجهٔ حفاظت، شرایط لرزش و مدارک موردنیاز را تعیین کنید.
اشتباهات رایج کاربران
- انتخاب محدوده بدون بررسی ضربه‌ها و جهش‌های فشار یا حد اضافه‌فشار تجهیز.
- نادیده‌گرفتن تفاوت فشار گیج، مطلق و تفاضلی.
- انتخاب متریال ناسازگار با سیال یا بی‌توجهی به گرفتگی مسیر اندازه‌گیری.
- مقایسهٔ قیمت بدون توجه به پایداری، نگهداری و هزینهٔ نصب.
- انتخاب خروجی، اتصال یا گواهی نامتناسب با مدار و محیط نصب.
نکات تخصصی و تجربیات عملی
در حسگرهای الکترونیکی، تغییر مقاومت یا ظرفیت خازنی از اصول رایج تبدیل فشار به سیگنال است؛ حسگرهای پیزوالکتریک نیز در اندازه‌گیری فشارهای دینامیکی کاربرد دارند و انتخاب آن‌ها باید با ماهیت تغییرات فشار سازگار باشد. برای کاهش اثر پالس‌های فشار، اسنابر را بررسی کنید؛ لرزش مکانیکی نیاز به ارزیابی جداگانهٔ محل نصب و مدل دارد. در سرویس بخار، سیفون مناسب و برای شرایط داغ، راهکار حرارتی تأییدشدهٔ سازنده را در نظر بگیرید. فاصلهٔ کالیبراسیون را بر پایهٔ اهمیت اندازه‌گیری، سابقهٔ انحراف، شرایط کار و برنامهٔ کیفیت تعیین کنید.
پرسش‌های متداول
تفاوت فشار گیج، مطلق و تفاضلی چیست؟
تفاوت در مرجع اندازه‌گیری است: جو برای فشار گیج، مرجع خلأ برای فشار مطلق و یک فشار دیگر برای فشار تفاضلی. نوع ابزار باید با کمیت موردنیاز فرایند تطبیق داشته باشد.
برای انتخاب رنج می‌توان همیشه از یک ضریب ثابت استفاده کرد؟
خیر. فشار عادی، پالس‌ها و جهش‌ها، محدودهٔ قابل‌استفاده و حد اضافه‌فشار مدل باید بررسی شوند. یک ضریب عمومی برای همهٔ گیج‌ها و ترانسمیترها کافی نیست.
چه زمانی دیافراگم سیل بررسی می‌شود؟
در کاربردهایی با سیال خورنده، ویسکوز، چسبنده، آلوده یا داغ، سیل مناسب می‌تواند تماس مستقیم با المان اندازه‌گیری را جدا کند. جنس، سیال پرکننده و محدودیت دمای مجموعه باید بررسی شوند.
اسنابر و سیفون چه تفاوتی دارند؟
اسنابر برای کاهش اثر نوسان‌ها و پالس‌های فشار بررسی می‌شود. سیفون در کاربردهایی مانند بخار برای حفاظت حرارتی ابزار به کار می‌رود؛ کاربرد دقیق هرکدام را از راهنمای سازنده تعیین کنید.
کالیبراسیون هر چند وقت لازم است؟
فاصلهٔ مناسب به شرایط کار، اهمیت اندازه‌گیری، پایداری ابزار، سابقهٔ نتایج و الزامات کیفیت وابسته است. برنامه را با مدارک سازنده و نیاز کاربرد تعیین و بازبینی کنید.
جمع‌بندی تخصصی
انتخاب تجهیزات فشار با تعریف نوع فشار، شرایط سیال و وظیفهٔ اندازه‌گیری آغاز می‌شود. گیج، ترانسمیتر، سنسور یا پرشر سوئیچ را با محدوده، دقت، خروجی، متریال و نصب تطبیق دهید و تجهیزات جانبی و برنامهٔ کالیبراسیون را برای همان کاربرد مشخص کنید. بررسی دیتاشیت و مدارک مدل، تصمیم نهایی را روشن‌تر می‌کند.
