سامانه تشخیص نشتی خطوط لوله

LDS — Pipeline Leak Detection System

پایش پیوسته پارامترهای خط، شناسایی وضعیت‌های غیرعادی و کمک به بررسی محل نشتی برای پشتیبانی از تصمیم اپراتور.

● تحلیل داده‌های فشار، جریان و دما در روش‌های مبتنی بر خط
● امکان ترکیب سنجش داخلی با حسگرهای بیرونی مانند آکوستیک یا فیبر نوری

پایش · تشخیص · پاسخ

ترکیب اندازه‌گیری، تحلیل و رویه عملیاتی متناسب با هر خط

سامانه LDS چگونه نشتی را شناسایی می‌کند؟

سامانه تشخیص نشتی خطوط لوله، داده‌های ابزارهای اندازه‌گیری و حسگرهای مسیر را با الگوریتم‌ها و مدل عملیاتی خط بررسی می‌کند. روش‌های داخلی معمولاً از فشار، دبی، دما یا موازنه جرم و حجم استفاده می‌کنند؛ روش‌های خارجی با تجهیزاتی مانند حسگر آکوستیک یا فیبر نوری نشانه‌های رخداد را در امتداد مسیر پایش می‌کنند. سامانه می‌تواند رخداد مشکوک را به اپراتور اعلام کند و بسته به فناوری، داده‌های کمکی برای بررسی یا تخمین موقعیت فراهم آورد. انتخاب و عملکرد آن به ویژگی خط، سیال، شرایط بهره‌برداری و کیفیت داده وابسته است.

«یک LDS مؤثر با معیارهای تعریف‌شده، داده‌های معتبر و رویهٔ واکنش اپراتور ارزیابی می‌شود.»

کاربردهای پایش نشتی خطوط لوله

⌁

خطوط انتقال نفت و فرآورده

≋

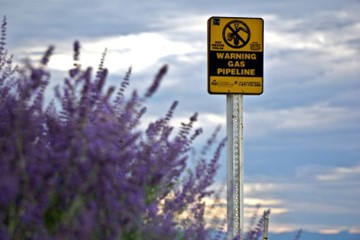

خطوط انتقال گاز

≈

شبکه‌های انتقال و توزیع آب

⚙

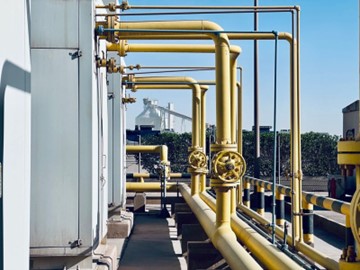

خطوط فرایندی و پایانه‌های صنعتی

مقایسه رویکردهای اصلی تشخیص نشتی

روش مبنای پایش ملاحظهٔ طراحی
تعادل جرم / حجم مقایسهٔ اندازه‌گیری ورودی و خروجی دقت کنتورها و شرایط گذرا اثرگذارند
CPM / مدل گذرا داده‌های عملیاتی همراه با مدل هیدرولیکی به مدل معتبر و تنظیم مناسب نیاز دارد
آکوستیک امواج فشاری یا صوتی ناشی از رخداد جانمایی حسگر و نویز محیط باید بررسی شود
فیبر نوری تغییرات دما یا ارتعاش در امتداد مسیر به مسیر فیبر و تحلیل سیگنال وابسته است

پارامترها و فناوری‌های پایش

↕

فشار و دبی

℃

دما

⌁

آکوستیک

◎

فیبر نوری

اجزای معمول در معماری سامانه

اندازه‌گیری  ترانسمیتر فشار و جریان در نقاط منتخب

گردآوری داده  RTU یا PLC و ارتباط با مرکز کنترل

تحلیل  الگوریتم‌ها و مدل خط، متناسب با روش انتخابی

نمایش و هشدار  سامانه SCADA و اطلاعات رخداد

واکنش  بررسی اپراتور و اقدام طبق رویهٔ بهره‌برداری

مراجع و شاخص‌های عملکرد

API RP 1130

پایش محاسباتی خطوط مایع (CPM)

API RP 1175

چارچوب مدیریت برنامه تشخیص نشتی

معیارهای LDS

حساسیت، زمان تشخیص، اطمینان و استحکام

پنج ورودی کلیدی برای طراحی LDS

◈

۰۱

سیال

نوع، خواص و تراکم‌پذیری

◈

۰۲

خط لوله

طول، قطر، شاخه‌ها و مسیر

◈

۰۳

بهره‌برداری

فشار، دبی و شرایط گذرا

◈

۰۴

داده و ارتباط

ابزار دقیق، RTU/PLC و SCADA

◈

۰۵

هدف عملکرد

نرخ نشتی، زمان و محل‌یابی

راهنمای مهندسی LDS

از نیاز عملیاتی تا راه‌اندازی سامانه

برای رسیدن به آلارم قابل اقدام، ابتدا هدف و ویژگی خط روشن می‌شود؛ سپس روش پایش، ابزار و منطق تشخیص طراحی و در شرایط بهره‌برداری آزموده می‌شوند.

۰۱ / تعریف

تعیین معیارها

سیال، نرخ نشتی هدف، زمان تشخیص، نیاز مکان‌یابی و پیامدهای رخداد را برای سناریوهای پروژه مشخص کنید.

۰۲ / طراحی

انتخاب روش

داده‌های موجود، ویژگی هیدرولیکی خط، دسترسی به مسیر و محدودیت نصب را با روش‌های داخلی و خارجی تطبیق دهید.

۰۳ / اجرا

یکپارچه‌سازی و آزمون

اتصال به RTU/PLC و SCADA، تنظیم هشدارها و سنجش عملکرد در سناریوهای عادی و غیرعادی را برنامه‌ریزی کنید.

روش‌های متداول تشخیص

روش را بر پایهٔ خط و سناریوی نشتی انتخاب کنید

هیچ روش واحدی برای همه خطوط مناسب نیست. ترکیب ابزار، مدل و پایش میدانی باید با سیال، طول و پیچیدگی خط و شرایط عملیاتی هماهنگ شود.

موازنه

جرم یا حجم

اندازه‌گیری جریان ورودی و خروجی با هم سنجیده می‌شود. کیفیت اندازه‌گیری، محل ابزارها و تغییرات موجودی خط بر نتیجه اثر می‌گذارند.

محاسباتی

CPM / RTTM

داده‌های فشار، جریان و دما با الگوریتم یا مدل گذرای خط تحلیل می‌شوند تا ناهنجاری هیدرولیکی مشخص شود؛ تنظیم مدل باید با رفتار واقعی خط سازگار باشد.

سیگنال

آکوستیک

حسگرها سیگنال‌های صوتی یا موج فشار را برای یافتن نشانهٔ رخداد بررسی می‌کنند. نصب، فاصلهٔ حسگرها و نویز محیط در ارزیابی مهم‌اند.

توزیع‌شده

DAS / DTS

فیبر نوری می‌تواند تغییرات صوتی یا دمایی را در امتداد مسیر پایش کند. عملکرد به نوع حسگر، نحوهٔ نصب و تفسیر سیگنال بستگی دارد.

از داده تا محل رخداد

چگونه آلارم به بررسی مسیر کمک می‌کند؟

سامانه ابتدا تغییرات مشاهده‌شده را با مبنای عملیاتی یا سیگنال حسگرها مقایسه می‌کند. سپس اپراتور با کنار هم گذاشتن زمان رخداد، داده‌های ایستگاه‌ها و اطلاعات مسیر، آلارم را ارزیابی می‌کند. میزان دقت مکان‌یابی تابع روش، آرایش تجهیزات و شرایط همان خط است.

فشار و جریان ← تحلیل داده ← ارزیابی آلارم ← بررسی و واکنش

راهنمای فنی

API RP 1130

این راهنما دربارهٔ پایش محاسباتی خطوط مایع است؛ دامنه و نسخهٔ مرجع باید با نوع خط و الزامات پروژه تطبیق داده شود.

عملکرد در چرخهٔ عمر

طراحی، آزمون و نگهداشت سامانه

ارزیابی LDS تنها به انتخاب فناوری محدود نیست؛ کیفیت داده، راه‌اندازی، تنظیم هشدارها و آمادگی اپراتور نیز بخشی از عملکرد سامانه‌اند.

۰۱

مبنای خط

مشخصات خط، سیال، ابزارها، داده‌های بهره‌برداری و سناریوهای نشتی را ثبت و بازبینی کنید.

۰۲

یکپارچه‌سازی

صحت دریافت داده‌ها، زمان‌بندی، ارتباطات و نمایش اطلاعات در مرکز کنترل را بررسی کنید.

۰۳

آزمون عملکرد

حساسیت، زمان پاسخ، هشدارهای کاذب و رفتار سامانه در گذراهای عملیاتی را طبق معیارهای پروژه ارزیابی کنید.

۰۴

مدیریت و نگهداشت

تغییرات خط و تجهیزات را در تنظیمات منعکس و آموزش، بازبینی هشدارها و آزمون‌های دوره‌ای را ثبت کنید.

ارزیابی سامانه باید محدودیت‌های تشخیص و نقش اپراتور را در کنار مشخصات حسگر یا الگوریتم در نظر بگیرد.

پیش از انتخاب پیکربندی

پرسش‌های پرتکرار دربارهٔ تشخیص نشتی

آیا یک روش برای همهٔ خطوط کافی است؟

خیر. طول و پیچیدگی خط، نوع سیال، ابزار موجود و پیامد نشتی متفاوت‌اند؛ روش‌ها باید با سناریو و معیار عملکرد پروژه تطبیق داده شوند.

روش داخلی و خارجی چه تفاوتی دارند؟

روش داخلی از داده‌های ابزار خط مانند فشار و دبی تحلیل می‌کند؛ روش خارجی حسگر اختصاصی را در مسیر یا اطراف خط به‌کار می‌گیرد. امکان ترکیب آن‌ها نیز وجود دارد.

چطور هشدار کاذب کمتر می‌شود؟

با مدل‌سازی و تنظیم بر پایهٔ شرایط واقعی، دادهٔ ابزار دقیق قابل اتکا، آزمون در وضعیت‌های گذرا و تعریف روشن فرایند تأیید هشدار.

برای بررسی اولیهٔ پروژه چه اطلاعاتی لازم است؟

نوع سیال، طول و قطر مسیر، فشار و دبی، نقشهٔ ایستگاه‌ها، ابزار و ارتباطات موجود، سناریوهای نشتی و نیاز زمان/مکان‌یابی را آماده کنید.

مراجع فنی

استانداردها و راهنماهای رسمی

برای بررسی دامنهٔ CPM، مدیریت برنامهٔ تشخیص نشتی و راهنمایی‌های ایمنی خطوط، منابع رسمی زیر را ببینید.

برای تعریف سامانه متناسب با خط خود مشورت کنید

با ارائهٔ اطلاعات خط، شرایط بهره‌برداری و معیارهای عملکرد، بررسی اولیهٔ روش‌ها و مسیر یکپارچه‌سازی را آغاز کنید.
