راهنمای کامل سیستم تانک گیجینگ

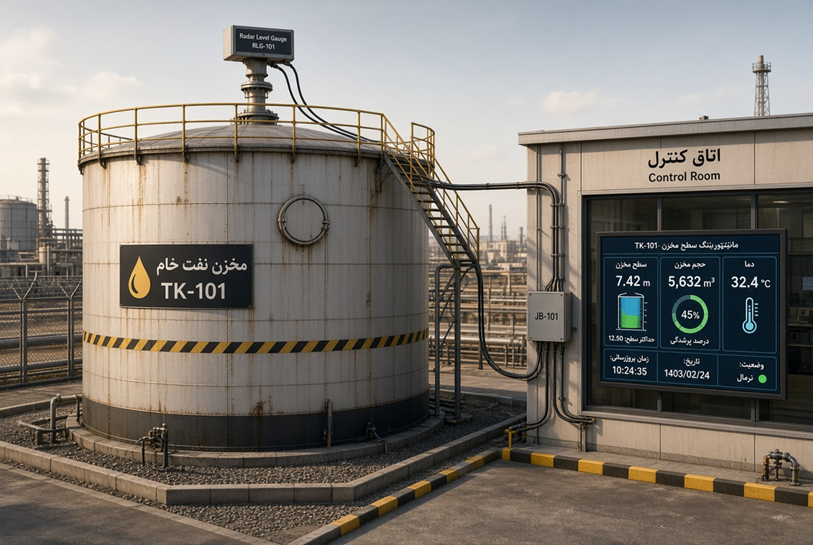

نمای کلی سامانه اندازهگیری سطح مخازن (TGS) نصبشده روی مخزن نفتی
در صنایع نفت، گاز و پتروشیمی، دقت اندازهگیری موجودی مخازن نه فقط یک نیاز فنی، بلکه یک ضرورت اقتصادی و ایمنی است. خطای چند سانتیمتری در سطح میتواند به اختلاف هزاران لیتر در محاسبه حجم منجر شود و در انتقال حضانت (Custody Transfer) میلیونها تومان زیان ایجاد کند.
سامانه اندازهگیری سطح مخازن یا همان سیستم تانک گیجینگ (Tank Gauging System – TGS) دقیقاً برای حل این مشکل طراحی شده است. این سامانه با ترکیب سطحسنجهای راداری دقیق، سنسورهای دما، ترانسمیترهای فشار و نرمافزارهای محاسباتی پیشرفته، سطح، حجم، جرم و چگالی سیال را با دقت میلیمتری و بهصورت آنلاین در اختیار اپراتور و سیستم کنترل قرار میدهد.
در این مقاله، بهعنوان یک مهندس ابزار دقیق، تمام جنبههای فنی، عملیاتی و انتخابی این سامانه را بهصورت کامل و کاربردی بررسی میکنیم.
سامانه اندازهگیری سطح مخازن چیست؟
سامانه اندازهگیری سطح مخازن (TGS) یک پکیج یکپارچه است که فراتر از یک سطحسنج ساده عمل میکند. این سیستم نه تنها ارتفاع سطح مایع را اندازهگیری میکند، بلکه با جبران اثرات دما و چگالی، حجم و جرم استاندارد (Standard Volume & Mass) را محاسبه مینماید.
تفاوت اصلی TGS با سطحسنج معمولی در این است که TGS یک سیستم کامل است: سختافزار + نرمافزار + محاسبات استاندارد. در حالی که یک سطحسنج راداری فقط ارتفاع را گزارش میدهد، سامانه تانک گیجینگ اطلاعات مدیریتی کامل (موجودی واقعی، حجم قابل انتقال، سطح واسط آب و نفت و …) را ارائه میکند.
اهمیت این سامانه در مخازن هیدروکربوری بسیار بالاست، زیرا حتی تغییرات جزئی دما میتواند حجم نفت را بهطور قابل توجهی تغییر دهد. بدون جبران دما، محاسبات موجودی نادرست خواهد بود.
اجزاى اصلی سیستم تانک گیجینگ

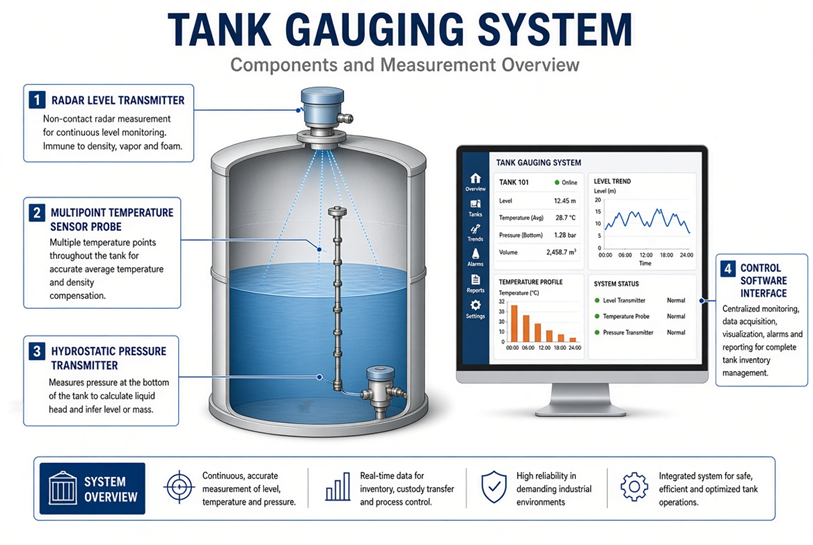

اجزای اصلی سیستم تانک گیجینگ (رادار، سنسور دما، ترانسمیتر فشار و نرمافزار)
یک سیستم تانک گیجینگ استاندارد معمولاً از اجزای زیر تشکیل شده است:
1. سطحسنج راداری (Radar Level Gauge)
قلب سامانه. اغلب از فناوری FMCW (Frequency Modulated Continuous Wave) استفاده میکند و دقتی در حد ±۱ میلیمتر یا بهتر دارد. نصب غیرتماسی روی سقف مخزن یا روی Still Pipe انجام میشود.
2. سنسورهای دما
معمولاً بهصورت Multipoint Average Temperature Sensor طراحی میشوند تا دمای متوسط ستون مایع را با دقت بالا اندازهگیری کنند. این داده برای محاسبه Volume Correction Factor (VCF) حیاتی است.
3. ترانسمیتر فشار هیدرواستاتیک (در سیستمهای ترکیبی)
در سیستمهای HTMS یا Hybrid، یک یا چند ترانسمیتر فشار برای محاسبه چگالی واقعی و جرم استفاده میشود.
4. نرمافزار پایش و محاسبهگر
نرمافزاری که دادههای خام را دریافت کرده، جداول کالیبراسیون مخزن (Strapping Table) را اعمال میکند و حجم/جرم استاندارد را محاسبه و نمایش میدهد. معمولاً از پروتکلهای Modbus، HART یا Fieldbus پشتیبانی میکند.
5. تجهیزات جانبی
مانند Water Bottom Probe برای تشخیص سطح واسط آب و نفت، و سیستمهای ارتباطی امن.
نحوه عملکرد سامانه اندازهگیری سطح مخازن

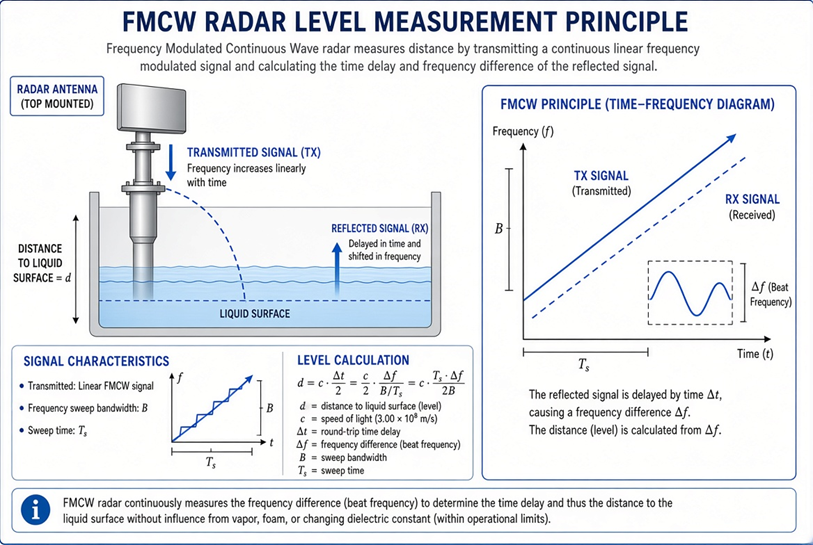

شکل ۳: دیاگرام اصول عملکرد سطحسنج راداری FMCW
عملکرد سامانه بهصورت زیر است:
رادار امواج الکترومغناطیسی را به سمت سطح مایع ارسال میکند.
زمان رفتوبرگشت (یا تغییر فرکانس در FMCW) اندازهگیری و به فاصله تبدیل میشود.
سنسور دما، دمای متوسط را ثبت میکند.
در صورت وجود سنسور فشار، چگالی واقعی محاسبه میشود.
نرمافزار با استفاده از جداول کالیبراسیون مخزن و استانداردهای API، حجم ناخالص، حجم استاندارد و جرم را محاسبه میکند.
دادهها بهصورت زنده به اتاق کنترل یا سیستم DCS/SCADA ارسال میشود. این فرآیند بهصورت پیوسته و بدون نیاز به دخالت اپراتور انجام میگیرد
انواع سیستمهای تانک گیجینگ
سیستم مبتنی بر رادار (Radar-based TGS): رایجترین و دقیقترین روش امروزی. بدون قطعه متحرک، نگهداری کم و عمر طولانی.
سیستم سروو (Servo Tank Gauge): از وزنه و سیم استفاده میکند. دقت بالا اما نیاز به نگهداری بیشتر.
سیستم هیدرواستاتیک (HTG): بر اساس اندازهگیری فشار. مناسب برای محاسبه جرم مستقیم.
سیستم ترکیبی (Hybrid / HTMS): ترکیب رادار + فشار برای دقت حداکثری در چگالی و جرم.
در پروژههای جدید نفت و گاز ایران، سیستمهای راداری FMCW بیشترین تقاضا را دارند.
مزایا و محدودیتهای سامانه TGS
مزایا
دقت بسیار بالا (تا ۱ میلیمتر)
کاهش چشمگیر نیاز به کالیبراسیون مداوم
ایمنی بالا (غیرتماسی)
امکان مانیتورینگ از راه دور
کاهش خطای انسانی در اندازهگیری دستی
پشتیبانی از الزامات انتقال حضانت
محدودیتها
هزینه اولیه بالاتر نسبت به روشهای ساده
نیاز به نصب صحیح و کالیبراسیون اولیه حرفهای
در برخی سیالات بسیار کفدار یا با بخار غلیظ ممکن است نیاز به تنظیمات خاص باشد
کاربردهای صنعتی
سامانه اندازهگیری سطح مخازن عمدتاً در موارد زیر استفاده میشود:
مخازن ذخیرهسازی نفت خام و فرآوردههای نفتی
ترمینالهای صادرات و واردات
پالایشگاهها و واحدهای پتروشیمی
مخازن مواد شیمیایی خطرناک
مدیریت موجودی و برنامهریزی تولید
استانداردها و الزامات فنی
مهمترین استانداردها عبارتند از:
API MPMS Chapter 3 (Tank Gauging)
API 2545
IPS-E/M/C-140 (استانداردهای شرکت ملی نفت ایران)
الزامات پدافند غیرعامل و ایمنی در مناطق خطرناک (Ex-proof)
رعایت این استانداردها برای پذیرش سیستم در پروژههای نفتی الزامی است.
نکات کلیدی انتخاب و خرید سیستم تانک گیجینگ
هنگام انتخاب سامانه به این موارد توجه کنید:
دقت مورد نیاز (Custody Transfer یا Inventory)
نوع سیال و شرایط فرآیندی (دما، فشار، خورندگی)
پروتکل ارتباطی (Modbus RTU/TCP، HART، Foundation Fieldbus)
قابلیت یکپارچهسازی با سیستم کنترل موجود
پشتیبانی فنی و خدمات پس از فروش داخلی
تجربه پیمانکار در پروژههای مشابه
اشتباهات رایج
انتخاب سطحسنج ارزان بدون در نظر گرفتن نرمافزار محاسباتی
نادیده گرفتن جداول کالیبراسیون مخزن
نصب غیراصولی رادار روی سقف مخزن
جمعبندی تخصصی
سامانه اندازهگیری سطح مخازن (TGS) دیگر یک تجهیز لوکس نیست؛ یک ضرورت عملیاتی و مالی برای هر واحد صنعتی است که با مخازن بزرگ سروکار دارد. انتخاب صحیح این سامانه، دقت موجودی را تضمین میکند، هزینههای نگهداری را کاهش میدهد و الزامات استانداردهای بینالمللی و داخلی را برآورده میسازد.
اگر در حال برنامهریزی برای نصب یا ارتقای سیستم تانک گیجینگ هستید، توصیه میشود ابتدا نیازسنجی دقیق انجام دهید و از مشاوران با تجربه پروژههای مشابه استفاده کنید.
