سیستم مدیریت توان (PMS)

Power Management System

مدیریت هماهنگ تولید و توزیع برق برای حفظ تعادل میان منابع، باسبارها و بارهای مصرفی در سامانه‌های دریایی و صنعتی.

● پایش ژنراتورها، بریکرها، باسبارها و توان مصرفی
● هماهنگی هم‌زمان‌سازی، تقسیم بار و مدیریت بارهای اولویت‌دار

تولید · توزیع · مدیریت بار

هماهنگی منابع برق و مصرف‌کننده‌های حیاتی

سیستم مدیریت توان (PMS) چیست؟

سیستم مدیریت توان (PMS) وضعیت تولید و توزیع انرژی الکتریکی را پایش و بر اساس فلسفهٔ بهره‌برداری سامانه هماهنگ می‌کند. در یک پیکربندی دریایی متداول، این سامانه می‌تواند با کنترل‌گر ژنراتورها و بریکرها برای راه‌اندازی یا توقف وابسته به بار، هم‌زمان‌سازی، تقسیم بار اکتیو و راکتیو، مدیریت مصرف‌کننده‌های سنگین و قطع بارهای کم‌اولویت تعامل کند. توابع دقیق PMS به معماری شبکه، تجهیزات، تنظیمات و الزامات پروژه وابسته است؛ PMS جایگزین حفاظت‌های الکتریکی و رویه‌های بهره‌برداری نیست.

«پایداری برق به منطق کنترلی و تنظیم درست منابع، بریکرها، باس‌تای‌ها و اولویت بارها وابسته است.»

محل‌های کاربرد سیستم PMS

⚓

کشتی‌های تجاری و خدماتی

◈

واحدهای فراساحلی

▤

شبکه‌های برق مستقل

⚙

نیروگاه‌ها و سایت‌های صنعتی

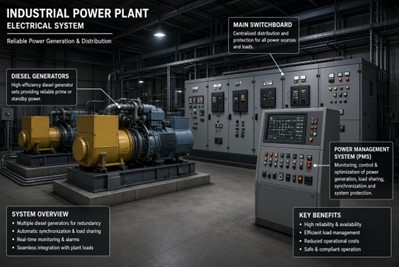

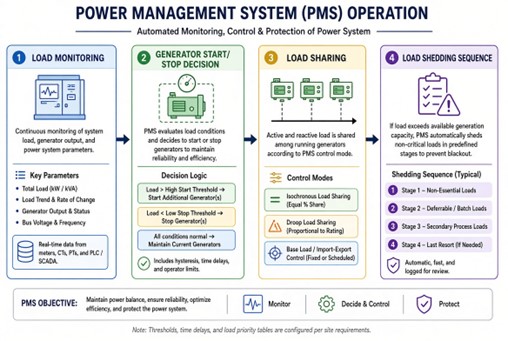

چهار کارکرد اصلی PMS

کارکرد وظیفهٔ کنترلی نمونهٔ عملکرد
هم‌زمان‌سازی بررسی شرایط پیش از اتصال منبع تطبیق ولتاژ، فرکانس و زاویهٔ فاز
تقسیم بار هماهنگی خروجی منابع موازی توزیع بار اکتیو و راکتیو طبق تنظیمات
مدیریت تولید تطبیق تعداد منابع با نیاز شبکه راه‌اندازی یا توقف وابسته به بار
مدیریت بار حفظ بارهای منتخب هنگام کمبود توان قطع بار کم‌اولویت یا توالی بازیابی

پارامترهای پایش‌شده

∿

فرکانس

↗

ولتاژ باسبار

P

توان اکتیو · kW

Q

توان راکتیو · kVAr

توابع قابل پیکربندی PMS

ژنراتورها  راه‌اندازی و توقف وابسته به بار

بریکرها  کنترل اتصال ژنراتور و باس‌تای

تقسیم بار  مدیریت خروجی منابع موازی

بارهای سنگین  بررسی رزرو توان پیش از راه‌اندازی

بازیابی  توالی بازگشت منابع و بارها طبق طراحی

مراجع طراحی و کلاس دریایی

IEC 60092-504

اتوماسیون، کنترل و ابزار دقیق کشتی

IACS UR E22

الزامات سیستم‌های رایانه‌مبنا

CLASS RULES

قواعد انجمن رده‌بندی پروژه

مدارک کلیدی برای طراحی و تحویل PMS

▤

SLD

نقشه تک‌خطی

منابع، باسبارها و بریکرها

◉

LOAD

فهرست بارها

توان نامی و اولویت مصرف‌کننده‌ها

⇄

C&E

ماتریس علت‌ومعلول

شرط شروع، توقف و قطع بار

✓

FAT

آزمون کارخانه

منطق، تنظیمات و رابط‌های کنترلی

✓

SAT

آزمون سایت

بریکرها، سناریوها و بازیابی برق

راهنمای مهندسی PMS

از شناخت شبکه تا آزمون سناریوها

طراحی PMS را با نقشهٔ شبکه و فلسفهٔ بهره‌برداری آغاز کنید. سپس حالت‌های کاری، ظرفیت رزرو، اولویت بارها و واکنش سامانه هنگام خطا یا قطع منبع را مشخص کنید؛ تنظیم نهایی باید با تک‌خطی و الزامات سازنده و کلاس پروژه سازگار باشد.

01 / شناخت

توپولوژی شبکه

ژنراتورها، منابع کمکی، باسبارها، بریکرهای کوپل و مصرف‌کننده‌های سنگین را روی نقشهٔ تک‌خطی و برای هر حالت کاری مشخص کنید.

02 / تعریف

فلسفهٔ بهره‌برداری

شرایط هم‌زمان‌سازی، اولویت ژنراتورها، حد شروع یا توقف، رزرو توان و ترتیب قطع بار را با تیم برق و بهره‌برداری مستند کنید.

03 / راستی‌آزمایی

آزمون و راه‌اندازی

اینترلاک بریکرها، تقسیم بار، مصرف‌کننده‌های سنگین، قطع بار و بازیابی را در سناریوهای FAT و SAT طبق مدارک پروژه آزمایش کنید.

ساختار سامانه

از اندازه‌گیری تا کنترل بریکر

PMS بر داده‌های شبکه تکیه می‌کند و با کنترل‌گر منابع، بریکرها و سامانهٔ نظارت تبادل اطلاعات دارد. مرز وظایف PMS، حفاظت ژنراتور و کنترل دستی باید در طراحی روشن باشد.

پایش / ورودی

اندازه‌گیری و وضعیت شبکه

ولتاژ و فرکانس باسبار، توان ژنراتورها، وضعیت بریکر و سیگنال‌های آماده‌به‌کاری مبنای منطق PMS هستند. کیفیت، تازگی و منبع هر سیگنال را در طراحی رابط‌ها بررسی کنید.

تولید / کنترل

کنترل‌گر ژنراتور

کنترل‌گرها با گاورنر و AVR تعامل می‌کنند تا ژنراتور را در حالت مجاز نگه دارند و در صورت طراحی، هم‌زمان‌سازی و تقسیم بار را انجام دهند. نوع کنترل و پروتکل میان سازندگان باید تأیید شود.

توزیع / کلیدزنی

بریکر و باس‌تای

فرمان اتصال یا جداسازی منبع باید با اینترلاک‌ها، وضعیت باسبار و فلسفهٔ شبکه سازگار باشد. وضعیت واقعی کلید و فرمان صادرشده را به‌صورت بازخورد مستقل بررسی کنید.

مصرف / اولویت

بارهای قابل‌کنترل

بارهای حیاتی، عادی و قابل‌قطع را طبقه‌بندی کنید. راه‌اندازی بار سنگین، load shedding و بازگرداندن بارها باید مطابق اولویت‌های تأییدشده و شرایط واقعی شبکه باشد.

فلسفهٔ مدیریت بار

از ظرفیت رزرو تا قطع بار کم‌اولویت

PMS می‌تواند ظرفیت در دسترس و تقاضای بار را با هم ارزیابی کند. بر اساس منطق پروژه، پاسخ ممکن است شامل درخواست راه‌اندازی ژنراتور آماده، محدودکردن راه‌اندازی مصرف‌کنندهٔ سنگین، قطع بارهای کم‌اولویت یا اجرای توالی بازیابی باشد. ترتیب و آستانه‌ها باید مهندسی و آزموده شوند؛ هیچ مقدار عمومی برای همهٔ شبکه‌ها مناسب نیست.

پایش ظرفیت ← تصمیم کنترلی ← اقدام روی منبع یا بار ← بازبینی وضعیت

مبنای سیستم‌های دریایی

IACS UR E22

سیستم‌های رایانه‌مبنا
نسخه، ردهٔ سیستم و دامنهٔ کاربرد را با انجمن رده‌بندی و مشخصات شناور بررسی کنید.

ایمنی بهره‌برداری

پیکربندی درست، بخشی از قابلیت اطمینان است

عملکرد PMS فقط به منطق کنترلی وابسته نیست. وضعیت کلیدها، باس‌تای‌ها، حالت کاری و تنظیمات پس از تعمیرات یا تغییرات باید با آرایش مصوب شناور تطبیق داده و ثبت شوند.

01

پیش از حرکت

آرایش بریکرها و باس‌تای‌ها، منابع آماده، حالت کاری و آلارم‌های فعال را با چک‌لیست مصوب تطبیق دهید.

02

پس از تعمیرات

تنظیم‌ها، اینترلاک‌ها، اولویت بارها و هر تغییری در شبکه را بازبینی و تأیید کنید؛ پیکربندی موقت تعمیراتی را به وضعیت بهره‌برداری برگردانید.

03

آزمون سناریوها

قطع یا اضافه‌شدن ژنراتور، باز یا بسته‌شدن باس‌تای، بار سنگین و کمبود توان را طبق برنامهٔ آزمون پروژه بررسی و ثبت کنید.

04

پایش و سوابق

رخدادها، خطاهای ارتباطی، فرمان‌های قطع بار و نتایج آزمون را نگه دارید تا تغییرات و عملکرد سامانه قابل‌ردیابی باشد.

گزارش ایمنی دریایی ILT به پیامد پیکربندی نادرست بریکرها و باس‌تای‌ها اشاره می‌کند؛ پس از تعمیرات و پیش از حرکت، آرایش واقعی را طبق رویهٔ شناور بررسی کنید.

مطالعهٔ بیشتر

راهنماهای سازندگان و ایمنی دریایی

برای بررسی توابع PMS، هم‌زمان‌سازی و تقسیم بار، قواعد سیستم‌های رایانه‌مبنا و تجربهٔ ایمنی دریایی، این مراجع را ببینید. قابلیت واقعی هر پروژه را با مشخصات تجهیز و قواعد کلاس تطبیق دهید.
