پایش خوردگی چیست و چرا مهم است؟
پایش خوردگی فرآیند اندازه‌گیری و ارزیابی نوع و نرخ خوردگی در تجهیزات و خطوط لوله است. ثبت منظم داده‌ها به مهندسان کمک می‌کند تغییرات را پیش از آسیب جدی تشخیص دهند و اقدامات اصلاحی را به‌موقع برنامه‌ریزی کنند. هر روش بخشی از وضعیت را می‌سنجد؛ برای تصمیم‌گیری، نتایج باید با شرایط واقعی فرآیند و بازرسی‌های دوره‌ای تطبیق داده شوند.

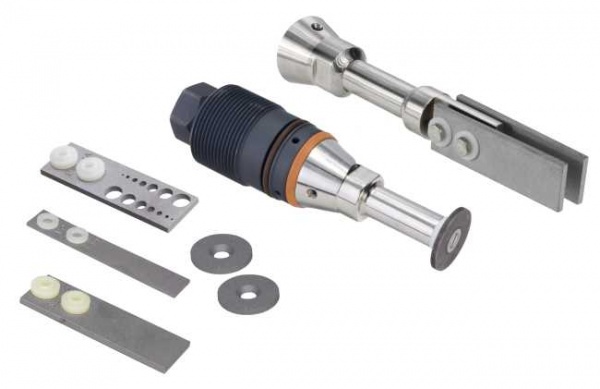

نمونه‌ای از کوپن‌های مورد استفاده برای پایش خوردگی؛ کوپن پس از دورهٔ مواجهه بررسی و ارزیابی می‌شود. تصویر: Cosasco.
انواع تجهیزات پایش خوردگی
کوپن خوردگی
نمونهٔ فلزی با ترکیب مشخص در محیط فرآیند قرار می‌گیرد. پس از زمان معین، بازرسی و وزن‌کشی آن می‌تواند متوسط کاهش جرم و نرخ خوردگی همان دوره را نشان دهد؛ دادهٔ کوپن تغییرات لحظه‌ای را ثبت نمی‌کند.
پروب مقاومت الکتریکی (ER)
پروب ER با اندازه‌گیری افزایش مقاومت المان فلزی، کاهش تجمعی فلز را دنبال می‌کند و برای محیط‌های گازی و مایع به‌کار می‌رود. جنس المان، تصحیح دما و برنامهٔ خوانش بر تفسیر روند اثر می‌گذارند.
پروب پلاریزاسیون خطی (LPR)
روش LPR پاسخ الکتروشیمیایی را برای برآورد نرخ خوردگی سریع در محیط‌های آبیِ رسانا می‌سنجد. رسانایی و شرایط سیال در مناسب‌بودن روش نقش دارند؛ نتیجه را باید با نیاز و محدودیت‌های پروژه تفسیر کرد.
ضخامت‌سنجی اولتراسونیک
ضخامت باقی‌ماندهٔ دیواره را به‌صورت غیرمخرب در نقاط اندازه‌گیری‌شده تعیین می‌کند. برای تحلیل روند، قرائت‌های تکراری باید در نقاط مشخص و با روش یکسان مقایسه شوند؛ یک قرائت به‌تنهایی نرخ خوردگی را نشان نمی‌دهد.
سامانه‌های آنلاین و بی‌سیم
پروب، فرستنده، دیتالاگر و مسیر انتقال داده را برای پایش منظم یا پیوسته ترکیب می‌کنند. پوشش نقاط، دسترس‌پذیری ارتباط، تغذیه و سازگاری با سامانهٔ کنترل باید در طراحی بررسی شود.

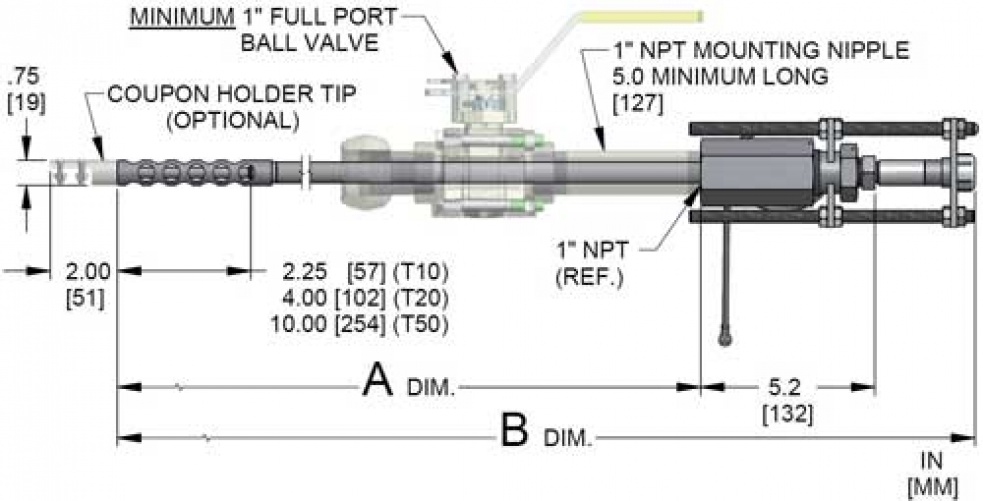

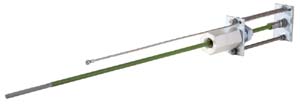

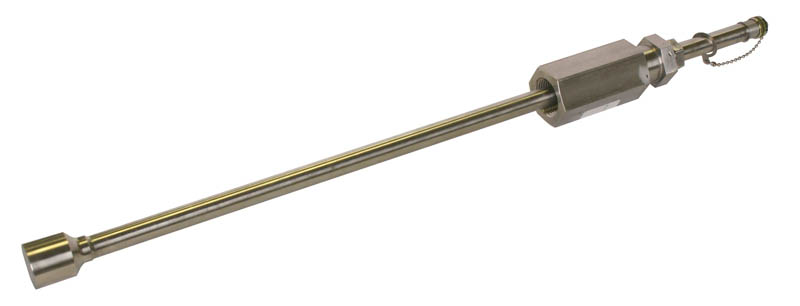

نمونه‌ای از پروب ER جمع‌شونده برای پایش خوردگی داخلی؛ مدل و شرایط نصب باید با مشخصات فرآیند تطبیق داده شود. تصویر: Cosasco.
مقایسهٔ روش‌های پایش خوردگی
کوپن • افت جرم تجمعی در یک دوره • پاسخ دوره‌ای • هزینهٔ اولیه معمولاً پایین‌تر • برآورد خوردگی متوسط و بررسی موضعی
ER • تغییر مقاومت و افت فلز تجمعی • قرائت دوره‌ای یا آنلاین • متوسط • پایش روند در گازها و مایعات
LPR • نرخ خوردگی برآوردی • پاسخ سریع • متوسط تا بالا • سیالات آبی با رسانایی مناسب
اولتراسونیک • ضخامت دیواره در نقاط مشخص • قرائت نقطه‌ای و تکرارشونده • وابسته به پوشش نقاط • بررسی ضخامت باقی‌مانده
آنلاین/بی‌سیم • روند دادهٔ حسگر • منظم تا نزدیک به پیوسته • وابسته به تعداد نقاط و تجهیزات • مدارهای حساس یا نقاط دوردست
کاربردهای صنعتی پایش خوردگی
• خطوط لولهٔ انتقال نفت، گاز، آب و مواد شیمیایی
• واحدهای پالایشگاهی و پتروشیمی
• سامانه‌های آب خنک‌کن، بویلر و بخار نیروگاه
• مخازن ذخیره، راکتورها و تجهیزات فرآیندی
• تأسیسات دریایی، سکوهای نفتی و نقاط دور از دسترس
نمونه‌ای از رک بای‌پس برای استقرار کوپن یا پروب و پایش جریان جانبی؛ پیکربندی نهایی به سیال و شرایط پروژه بستگی دارد. تصویر: Cosasco.
استانداردها و الزامات
• AMPP / NACE: الزامات و راهنماهای مرتبط با مدیریت خوردگی را بر اساس صنعت و محیط فرآیندی بررسی کنید.
• ASTM: روش آزمون، آماده‌سازی و ارزیابی کوپن‌ها را مطابق روش و نسخهٔ موردنیاز پروژه مشخص کنید.
• API: استانداردهای مرتبط با تجهیزات و یکپارچگی دارایی در صنایع نفت و گاز را بررسی کنید.
• استانداردها را همراه با مشخصات سیال، دما، فشار، جنس مواد، محل نصب و الزامات بهره‌بردار به‌کار ببرید؛ انتخاب روش پایش باید پروژه‌محور باشد.
راهنمای انتخاب و خرید
پیش از انتخاب این موارد را مشخص کنید
• ترکیب سیال، فازها، دما، فشار و بازهٔ نرخ خوردگی مورد انتظار
• دادهٔ موردنیاز: افت جرم دوره‌ای، روند ER، نرخ سریع LPR یا ضخامت دیواره
• جنس کوپن یا المان پروب و سازگاری آن با محیط و خوردگی محتمل
• محل و تعداد نقاط، دسترسی، شرایط جریان، رسوب‌گذاری و امکان نصب یا برداشت
• نیاز به ثبت آنلاین، مخابرات، نگهداری و هزینهٔ چرخهٔ عمر سامانه
خطاهای رایج در انتخاب
• تفسیر نتیجهٔ یک کوپن به‌عنوان نرخ لحظه‌ای خوردگی
• استفاده از یک نقطهٔ پایش به‌عنوان نمایندهٔ همهٔ مدارهای فرآیندی
• یکی‌گرفتن ضخامت‌سنجی اولتراسونیک با اندازه‌گیری مستقیم نرخ خوردگی
• نادیده‌گرفتن رسانایی سیال برای LPR یا محل و عمق نصب پروب
نکات تخصصی برای پایش مؤثر
• در نقاط حساس، ترکیب کوپن با ER یا LPR می‌تواند داده‌های مکمل برای تحلیل روند فراهم کند.
• نقطهٔ نصب را بر پایهٔ جریان، فازها، احتمال رسوب و تجربهٔ خوردگی همان مدار انتخاب کنید.
• روند پروب‌ها را با نتایج بازرسی‌های دوره‌ای و ضخامت‌سنجی در نقاط همسان مقایسه کنید.
• برنامهٔ قرائت، کالیبراسیون، نگهداری و ثبت شرایط عملیاتی را مستند نگه دارید.
پرسش‌های متداول دربارهٔ پایش خوردگی
کوپن خوردگی چه اطلاعاتی می‌دهد؟
کاهش جرم و آثار خوردگی روی نمونه را طی دورهٔ مواجهه نشان می‌دهد و برای برآورد میانگین آن دوره مفید است؛ تغییرات لحظه‌ای را ثبت نمی‌کند.
تفاوت روش ER و LPR چیست؟
ER افت تجمعی فلز را از تغییر مقاومت المان دنبال می‌کند؛ LPR در محیط آبی رسانا نرخ خوردگی را سریع‌تر برآورد می‌کند. شرایط کاربرد و بازهٔ زمانی داده‌ها متفاوت است.
LPR در چه محیطی مناسب است؟
LPR معمولاً برای محیط‌های آبیِ رسانا به‌کار می‌رود. رسانایی و شرایط نمونه باید برای کاربرد مشخص بررسی شود.
آیا می‌توان چند روش پایش را هم‌زمان به‌کار برد؟
بله. کوپن، ER، LPR و ضخامت‌سنجی داده‌های متفاوتی می‌دهند؛ ترکیب آن‌ها باید بر پایهٔ هدف پایش و شرایط فرآیند طراحی شود.
آیا ضخامت‌سنجی اولتراسونیک جایگزین پروب خوردگی است؟
خیر. ضخامت‌سنجی، ضخامت دیواره را در نقاط اندازه‌گیری می‌کند و پروب‌ها یا کوپن‌ها رفتار خوردگی محیط را در محل نصب می‌سنجند؛ این روش‌ها می‌توانند مکمل باشند.
جمع‌بندی
پایش مؤثر خوردگی با انتخاب روش متناسب با سیال و هدف اندازه‌گیری آغاز می‌شود. کوپن، ER، LPR، ضخامت‌سنجی و سامانه‌های آنلاین داده‌های متفاوتی فراهم می‌کنند؛ مقایسهٔ روند و بازرسی دوره‌ای به تصمیم‌گیری برای نگهداری کمک می‌کند.
برای انتخاب تجهیزات، شرایط فرآیند، محل نصب و نیاز داده‌ای هر نقطه را با کارشناس فنی بررسی کنید.
