نیدل ولو یا شیر سوزنی
برای تنظیم تدریجی جریان‌های کوچک به کار می‌رود. حرکت ساقه و نوک سوزنی، سطح مسیر عبور سیال را تغییر می‌دهد. در نمونه‌گیری و مدارهای ابزار دقیق کاربرد دارد؛ قابلیت تنظیم یا قطع جریان به طراحی نوک و نشیمنگاه مدل وابسته است.
شیرآلات ابزار دقیق چیست و چرا مهم است؟
شیرهای ابزار دقیق رابط میان خطوط فرایندی و تجهیزات اندازه‌گیری هستند. این شیرها معمولاً ابعاد جمع‌وجورتری دارند و برای کنترل جریان‌های کوچک، جداسازی ابزار از فرایند و نگهداری تجهیزات انتخاب می‌شوند. بدنه، ساقه، نشیمنگاه، پکینگ و دستگیره از اجزای رایج آن‌ها هستند. استیل ضدزنگ ۳۱۶، برنج و آلیاژهای ویژه بر پایهٔ سازگاری با سیال بررسی می‌شوند؛ اتصالات نیز می‌توانند رزوه‌ای مانند NPT یا BSP، اتصال تیوب یا اتصال فلنجی باشند. حدود عملکرد را باید در دیتاشیت همان مدل بررسی کرد.
نماد شماتیک شیر سوزنی؛ نقشهٔ مدار به شناخت وظیفهٔ شیر و مسیر عبور سیال کمک می‌کند. نماد: Snipre / Wikimedia Commons؛ مالکیت عمومی.
انواع شیرآلات ابزار دقیق
نوع شیر را بر پایهٔ وظیفهٔ موردنیاز انتخاب کنید: تنظیم تدریجی جریان، قطع و وصل، اتصال ترانسمیتر یا ایجاد مسیر تخلیه. این پنج گروه، موضوعات اصلی صفحه و کاربردهای رایج آن‌ها را پوشش می‌دهند.
منیفولد ولو
چند شیر و مسیر داخلی را در یک بدنه ترکیب می‌کند. آرایش‌های دو، سه و پنج‌شیره برای اتصال ابزار فشار، ایزوله‌سازی، هم‌فشارسازی یا تخلیه استفاده می‌شوند. نقشهٔ مسیرها و سازگاری اتصال با ترانسمیتر باید بررسی شود.
بال ولو ابزار دقیق
برای قطع و وصل سریع جریان به کار می‌رود. چرخش گوی، مسیر عبور را باز یا بسته می‌کند. افت فشار، آب‌بندی، جنس نشیمنگاه و فشار مجاز به طراحی مدل وابسته‌اند؛ قابلیت استفاده برای تنظیم جریان را جداگانه از سازنده تأیید کنید.

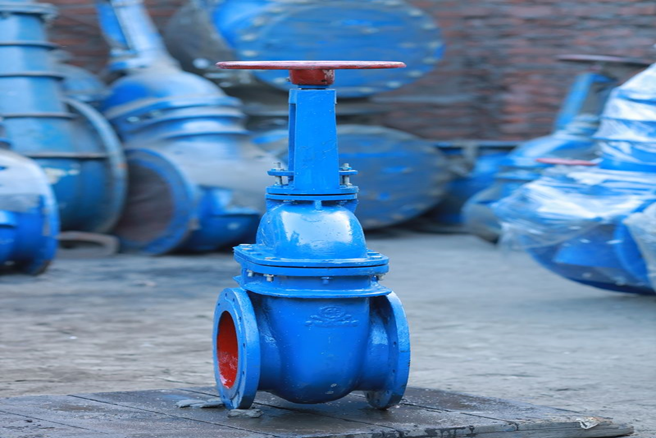

گیت ولو و گلوب ولو
گیت ولو عمدتاً برای جداسازی مسیر و گلوب ولو برای کاربردهای تنظیم یا قطع جریان بررسی می‌شود. در خطوط فرایندی نیز رایج‌اند؛ اندازه، کلاس فشار، محدودیت دما و نیاز مدار تعیین می‌کند که برای اتصال ابزار مناسب باشند.
شیرهای ویژه و بلوک اند بلید
شیر تخلیه، چک‌ولو، شیر اطمینان و آرایش بلوک اند بلید وظایف متفاوتی دارند. تخلیهٔ فشار، جلوگیری از برگشت سیال و حفاظت در برابر فشار اضافی باید با تجهیز مناسب هر وظیفه طراحی شوند؛ همهٔ شیرهای ابزار دقیق نقش حفاظتی ندارند.
نمای داخلی یک بال ولو؛ گوی و نشیمنگاه در قطع و وصل مسیر نقش دارند. این تصویر نمونهٔ آموزشی است. تصویر: Bitjungle / Wikimedia Commons؛ CC BY-SA 4.0.
مقایسه انواع شیرآلات ابزار دقیق
تنظیم جریان: نیدل ولو امکان تغییر تدریجی مسیر عبور را فراهم می‌کند. گلوب ولو نیز بر پایهٔ طراحی می‌تواند برای تنظیم بررسی شود. ظرفیت عبور، دقت تنظیم و نیاز به قطع کامل را از دیتاشیت مشخص کنید.
قطع و وصل و ایزوله‌سازی: بال ولو برای عملکرد سریع و گیت ولو برای جداسازی مسیر کاربرد دارند. عملکرد آب‌بندی را با نوع سیال، جنس نشیمنگاه، فشار و دما بسنجید؛ رتبه‌بندی کلی «عالی» یا «ضعیف» جای مشخصات مدل را نمی‌گیرد.
اتصال ابزار و کالیبراسیون: منیفولد مسیرهای ایزوله‌سازی، هم‌فشارسازی یا تخلیه را یکپارچه می‌کند. بلوک اند بلید نیز جداسازی و تخلیه را ترکیب می‌کند. تعداد شیرها را با نقشهٔ مدار، نوع اندازه‌گیری و رویهٔ نگهداری تطبیق دهید.
کاربردهای صنعتی
شیرآلات ابزار دقیق در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها برای اتصال ابزار به فرایند و فراهم‌کردن امکان نگهداری استفاده می‌شوند. نوع سیال و شرایط بهره‌برداری، انتخاب جنس و آرایش شیرها را تعیین می‌کند.
- اتصال ترانسمیتر: فراهم‌کردن رابط مناسب برای ابزار فشار، فشار تفاضلی یا سطح مبتنی بر فشار.
- کالیبراسیون و تست: ایجاد مسیر اتصال تجهیزات آزمون مطابق مدار و روش سازنده.
- ایزوله‌سازی: جداسازی ابزار از فرایند برای بازرسی یا نگهداری.
- تخلیه: هدایت سیال یا فشار باقی‌مانده به مسیر تخلیهٔ مناسب پروژه.
- نمونه‌گیری و تنظیم: کنترل مسیرهای جریان کوچک با شیر مناسب کاربرد.
نمونهٔ دبل بلوک اند بلید؛ کاربرد و ترتیب بهره‌برداری باید با مدار و دستورالعمل سازنده تطبیق داده شود. تصویر: Heather Smith / Wikimedia Commons؛ CC BY 3.0.
استانداردها و الزامات فنی
استانداردهای طراحی و آزمون، رتبه‌بندی فشار و دما و جنس آب‌بندها را از مدارک سازنده بررسی کنید. کاتالوگ Parker برای برخی خانواده‌های شیر و منیفولد به ASME B16.34 و الزامات مواد در سرویس ترش مطابق NACE MR0175 / ISO 15156 اشاره می‌کند؛ دامنهٔ کاربرد و انطباق همان مدل باید تأیید شود. نوع رزوه و اتصال تیوب باید با قطعهٔ مقابل سازگار باشد. الزامات محیط خطرناک، به‌ویژه برای عملگر یا اجزای برقی، طبق مشخصات پروژه و گواهی تجهیز بررسی می‌شوند.
کاتالوگ منیفولدهای Swagelok · کاتالوگ نیدل ولو سری D · اطلاعات فنی شیرها و منیفولدهای Parker
راهنمای انتخاب و خرید
پارامترهای کلیدی
- فشار و دمای کاری، شرایط گذرا و نمودار مجاز فشار–دما را تعیین کنید.
- نوع سیال و سازگاری بدنه، ساقه، نشیمنگاه و پکینگ را بررسی کنید.
- وظیفهٔ شیر را مشخص کنید: تنظیم، قطع و وصل، تخلیه یا اتصال ابزار.
- نوع و اندازهٔ اتصال، استاندارد رزوه و روش نصب را با مدار تطبیق دهید.
- ظرفیت عبور، نیاز به آب‌بندی و الزامات آزمون را تعیین کنید.
- فضای نصب، دسترسی به دستگیره، آرایش منیفولد و مدارک موردنیاز پروژه را بررسی کنید.
اشتباهات رایج
- انتخاب متریال نامناسب برای سیال خورنده یا سرویس ترش.
- تکیه بر فشار اسمی بدون بررسی محدودیت دما و آب‌بندها.
- انتخاب شیر بر پایهٔ نام آن، بدون توجه به وظیفه و طراحی مدل.
- نادیده‌گرفتن تفاوت NPT، BSP و اتصالات تیوب.
- انتخاب منیفولد بدون بررسی نقشهٔ مسیرهای داخلی و اتصال ترانسمیتر.
نکات تخصصی و تجربیات عملی
برای ابزار فشار تفاضلی، آرایش سه یا پنج‌شیره را با نقشهٔ مدار و دستورالعمل ترانسمیتر بررسی کنید. در سرویس ترش، جنس و شرایط استفاده را با الزامات مواد پروژه تطبیق دهید. مسیر تخلیه و دسترسی نگهداری را از مرحلهٔ طراحی مشخص کنید. برای بستن شیر، دستورالعمل گشتاور سازنده را رعایت کنید؛ سفت‌کردن بیش از حد می‌تواند عمر اجزا را کاهش دهد. کاتالوگ و پشتیبانی فنی سازندگانی مانند Swagelok، Parker، AS-Schneider و Ham-Let را برای مشخصات مدل پیشنهادی بررسی کنید.
پرسش‌های متداول
تفاوت نیدل ولو و بال ولو چیست؟
نیدل ولو برای تغییر تدریجی مسیر جریان بررسی می‌شود؛ بال ولو معمولاً برای قطع و وصل سریع به کار می‌رود. قابلیت دقیق هر مدل باید از کاتالوگ تأیید شود.
منیفولد دو، سه یا پنج‌شیره را چگونه انتخاب کنیم؟
نوع ابزار، نقشهٔ مدار و نیاز به ایزوله‌سازی، هم‌فشارسازی و تخلیه تعیین‌کننده‌اند. تعداد شیرها به‌تنهایی برای انتخاب کافی نیست.
آیا استیل ۳۱۶ برای همهٔ سیالات مناسب است؟
خیر. جنس بدنه و آب‌بندها باید با سیال، دما و الزامات پروژه سازگار باشد. در سرویس خورنده یا ترش، شرایط کاربرد و مدارک مواد را بررسی کنید.
آیا شیر ابزار دقیق از فشار اضافی محافظت می‌کند؟
ایزوله‌سازی یا تنظیم جریان به معنی حفاظت در برابر فشار اضافی نیست. این وظیفه به تجهیز حفاظتی مناسب و طراحی مدار وابسته است.
برای خرید چه اطلاعاتی لازم است؟
نوع کاربرد و سیال، فشار و دما، جنس موردنیاز، اندازه و نوع اتصال، آرایش مسیرها و الزامات آزمون یا گواهی را مشخص کنید.
جمع‌بندی تخصصی
شیرآلات ابزار دقیق در اتصال، ایزوله‌سازی و نگهداری تجهیزات اندازه‌گیری نقش دارند. انتخاب صحیح با تعیین وظیفهٔ شیر آغاز می‌شود و با بررسی سیال، فشار و دما، متریال، اتصال و مدارک مدل تکمیل می‌شود. هماهنگی شیر و منیفولد با مدار، امکان نگهداری مناسب و عملکرد قابل‌اتکای تجهیزات را فراهم می‌کند.
