پیگ دتکتور چیست و چرا مهم است؟
پیگ دتکتور یا پیگ سیگنالر عبور پیگ را از نقطه‌ای مشخص روی خط لوله یا تلهٔ پیگ ثبت و به‌صورت پرچم دیداری، سیگنال الکتریکی یا اعلان راه‌دور اعلام می‌کند. نصب سیگنالرها در لانچر، رسیور و نقاط میانی به تأیید عبور کمک می‌کند؛ فاصلهٔ میان دو سیگنالر، محدودهٔ جست‌وجو در صورت توقف پیگ را محدود می‌سازد. این ابزار به‌تنهایی موقعیت پیگ را به‌طور پیوسته و دقیق تعیین نمی‌کند.
نمونه‌ای از سیگنالر نفوذی فلنجی روی خط لوله؛ تصویر محصول از Piping Technologies.
انواع پیگ دتکتور و پیگ سیگنالر
سیگنالر مکانیکی نفوذی
ماشه یا بازوی سیگنالر از یک اتصال طراحی‌شده وارد لوله می‌شود و تماس پیگ، پرچم یا سوئیچ را فعال می‌کند. برای پیگ‌های سازگار از جمله پیگ‌های بدون آهنربا کاربرد دارد؛ اتصال، جهت نصب و امکان ریست باید با مشخصات همان مدل تطبیق داده شود.
دتکتور مغناطیسی غیرنفوذی
حسگر بیرون لوله تغییر میدان مغناطیسی را دریافت می‌کند. این روش به وجود آهنربا یا فرستندهٔ سازگار روی پیگ وابسته است و بدون بازکردن دیواره نصب می‌شود؛ ضخامت، پوشش و ساختار لوله باید در انتخاب مدل بررسی شوند.
دتکتور آکوستیک یا اولتراسونیک
حسگر بیرونی، ارتعاش یا صدای همراه با عبور پیگ را دریافت می‌کند. این روش می‌تواند برای پیگ‌های بدون نشانگر مغناطیسی مناسب باشد، اما عملکرد آن به شرایط خط، محل حسگر و نویز زمینه وابسته است.
نشانگر پرچمی و سوئیچ الکتریکی
پرچم، عبور را در محل نصب به‌صورت دیداری نشان می‌دهد؛ سوئیچ الکتریکی می‌تواند رخداد را به اتاق کنترل منتقل کند. مدل‌های ترکیبی هر دو نوع تأیید را فراهم می‌کنند.
خروجی راه‌دور و ثبت رخداد
برخی مدل‌ها خروجی رله یا رابط‌های کنترلی و ثبت زمان عبور دارند. اتصال به DCS یا SCADA به گزینه‌های واقعی سازنده، تغذیه، سیم‌بندی و مشخصات پروژه وابسته است.
نمونه‌ای از اتصال سیگنالر به بوس جوشی؛ تصویر محصول از Piping Technologies.
نمودارهای فنی پیگ دتکتور

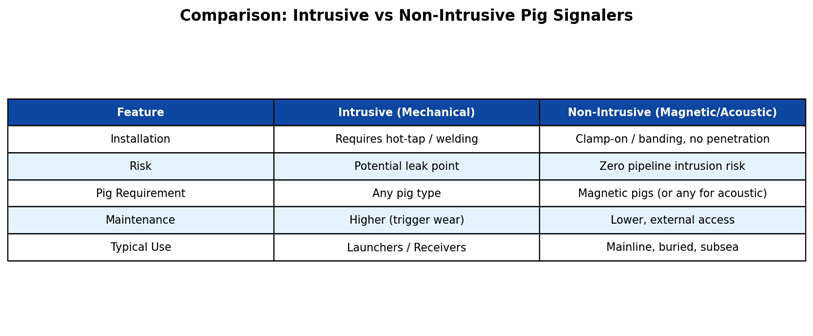

مقایسهٔ روش‌های تشخیص و اعلان
مکانیکی نفوذی • تماس مستقیم با پیگ • مناسب پیگ سازگار، حتی بدون آهنربا • نیازمند اتصال نفوذی • پرچم یا سوئیچ
مغناطیسی غیرنفوذی • دریافت میدان مغناطیسی • نیازمند آهنربا یا فرستندهٔ سازگار • بدون نفوذ به خط • مدل‌های محلی یا راه‌دور
آکوستیک/اولتراسونیک • دریافت ارتعاش یا صدا • وابسته به سیگنال و نویز محیط • حسگر بیرونی • بدون نشانگر مغناطیسی در برخی کاربردها
پرچم مکانیکی • اعلان دیداری در محل • معمولاً بدون تغذیهٔ الکتریکی • نیازمند مشاهده و ریست طبق مدل
خروجی الکتریکی/راه‌دور • اعلان به سامانهٔ کنترل • نیازمند سازگاری سیگنال، تغذیه و سیم‌بندی • قابلیت‌ها تابع مدل
کاربردهای پیگ سیگنالر در خطوط لوله
• تأیید خروج پیگ از لانچر و ورود آن به رسیور
• کنترل عبور از نقاط میانی و بخش‌های حساس مسیر
• عملیات پاک‌سازی، جداسازی محصولات و پیگرانی دوره‌ای
• پایش عبور پیگ‌های بازرسی؛ سیگنالر عبور را تأیید می‌کند و جایگزین دادهٔ بازرسی داخلی نیست
• خطوط دورافتاده، دریایی یا مدفون با انتخاب فناوری و گواهی متناسب با محل نصب
نمونه‌ای از سیگنالر پیگ با اتصال فلنجی RTJ؛ تصویر محصول از Piping Technologies.
استانداردها و الزامات نصب
• ASME B31.4 و B31.8 به‌ترتیب برای سامانه‌های انتقال مایعات و گازهاست؛ این کدها را گواهی عملکرد خودِ سیگنالر معرفی نکنید.
• فشار، دما، جنس، اتصال و شرایط سیال را از دیتاشیت همان مدل و مشخصات پروژه بررسی کنید.
• در محیط‌های مستعد انفجار، گواهی معتبر تجهیز باید با ناحیه و شرایط نصب تطبیق داشته باشد.
• دستورالعمل نصب، آزمون، نگهداری و الزامات کارفرما یا بهره‌بردار را برای هر پروژه جداگانه کنترل کنید.
راهنمای انتخاب و خرید

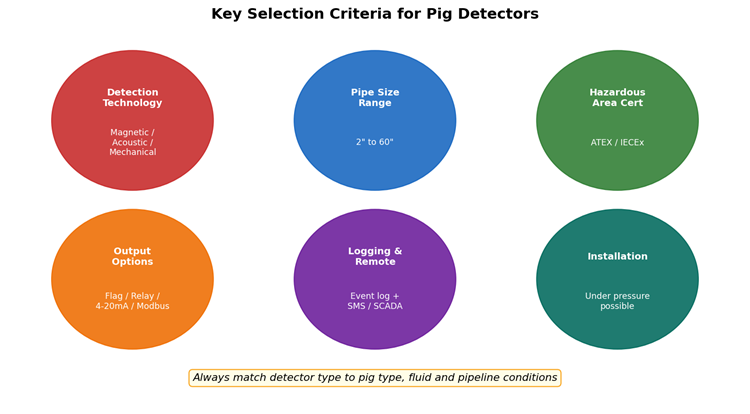

پیش از انتخاب این موارد را مشخص کنید
• نوع، اندازه، سرعت و جهت حرکت پیگ؛ و اینکه آهنربا یا فرستنده دارد یا خیر
• محل نصب، قطر و ضخامت دیوارهٔ لوله، پوشش یا عایق و دسترسی به نقطهٔ نصب
• فشار، دما، سیال، شرایط خوردگی و طبقه‌بندی محیط خطرناک
• اعلان محلی کافی است یا خروجی رله، ثبت زمان و اتصال به سامانهٔ کنترل لازم است
• امکان ریست، بازرسی و نگهداری؛ و الزامات اتصال یا نصب تحت فشار طبق سازنده
خطاهای رایج در انتخاب
• انتخاب مدل مغناطیسی بدون اطمینان از وجود آهنربا/فرستندهٔ سازگار روی پیگ
• فرض‌کردن اینکه هر مدل آکوستیک در هر لوله و هر سطح نویزی کار می‌کند
• یکی‌گرفتن تأیید عبور از یک نقطه با رهگیری پیوستهٔ موقعیت پیگ
• نادیده‌گرفتن فشار طراحی، ریست، خروجی الکتریکی یا گواهی ناحیهٔ خطرناک
نکات تخصصی برای نصب و بهره‌برداری
• برای محدودکردن محدودهٔ توقف، محل سیگنالرهای متوالی و زمان عبور هرکدام را در برنامهٔ پیگرانی ثبت کنید.
• پیش از خرید، سازگاری فناوری تشخیص با نوع پیگ و مشخصات دیواره و پوشش خط را از سازنده تأیید بگیرید.
• در مدل مکانیکی، جهت نصب، عمق عملکرد و روش بازنشانی را طبق دستورالعمل همان تجهیز بررسی کنید.
• خروجی را در محل با مدار یا سامانهٔ کنترل مقصد آزمایش کنید؛ نام یا گزینهٔ یک مدل را به همهٔ محصولات تعمیم ندهید.
پرسش‌های متداول پیگ دتکتور
پیگ دتکتور چه چیزی را نشان می‌دهد؟
عبور پیگ را از نقطهٔ نصب اعلام می‌کند. میزان اطلاعات و نوع اعلان به فناوری و خروجی همان مدل بستگی دارد.
آیا دتکتور مغناطیسی همهٔ پیگ‌ها را تشخیص می‌دهد؟
خیر. پیگ باید آهنربا یا فرستندهٔ سازگار داشته باشد و شرایط دیواره و نصب نیز در انتخاب حسگر مؤثر است.
آیا پیگ سیگنالر موقعیت دقیق پیگ را پیوسته گزارش می‌کند؟
معمولاً خیر؛ سیگنالر عبور از یک نقطه را ثبت می‌کند. برای تخمین محل توقف، دادهٔ چند نقطهٔ نصب‌شده را با هم بررسی می‌کنند.
تفاوت مدل نفوذی و غیرنفوذی چیست؟
مدل نفوذی با ماشهٔ مکانیکی وارد خط می‌شود؛ مدل غیرنفوذی حسگر را بیرون لوله نصب می‌کند. انتخاب به نوع پیگ، شرایط نصب و الزامات پروژه بستگی دارد.
آیا می‌توان پیگ دتکتور را به SCADA وصل کرد؟
فقط اگر مدل انتخاب‌شده خروجی سازگار داشته باشد و تغذیه، سیم‌بندی و ورودی سامانهٔ کنترل با آن تطبیق داده شوند.
جمع‌بندی تخصصی
پیگ دتکتور عبور را در محل نصب تأیید می‌کند و به مدیریت عملیات پیگرانی کمک می‌رساند. انتخاب درست میان مکانیکی، مغناطیسی و آکوستیک باید بر پایهٔ نوع پیگ، ساختار خط، محل نصب، شرایط محیطی و خروجی موردنیاز انجام شود.
برای بررسی مشخصات خط و انتخاب راهکار مناسب، با کارشناسان فنی راسا تماس بگیرید.
