راهنمای تجهیزات ابزار دقیق
تجهیزات اندازه‌گیری دما
Temperature Measurement Equipment
از ترموکوپل و RTD تا ترانسمیتر و گیج دما؛ انتخاب تجهیز مناسب برای اندازه‌گیری، نمایش و انتقال دما در فرایندهای صنعتی.
• ترموکوپل برای دماهای بسیار بالا، تا حدود ۱۸۰۰ درجهٔ سانتی‌گراد
• RTD / Pt100 با دقت و پایداری بالا؛ محدودهٔ معمول تا حدود ۶۰۰ درجهٔ سانتی‌گراد
ابزارهای اندازه‌گیری دما در فرایندهای صنعتی
آشنایی با تجهیزات
تجهیزات اندازه‌گیری دما چیست؟
این تجهیزات برای اندازه‌گیری و نمایش دمای سیال، سطح یا محیط، یا تبدیل آن به سیگنال استاندارد به‌کار می‌روند. اندازه‌گیری دما در کنترل فرایند، ایمنی و بهینه‌سازی مصرف انرژی نقش دارد. بسته به کاربرد می‌توان از ترموکوپل، RTD، ترانسمیتر، گیج دما و تجهیزات مکمل استفاده کرد.
«انتخاب درست ابزار دما، به کنترل دقیق‌تر فرایند، ایمنی و بهره‌وری انرژی کمک می‌کند.»
کاربردهای اصلی
اندازه‌گیری دما در صنایع مختلف
01
نفت، گاز و پتروشیمی؛ پایش دمای راکتورها و خطوط
02
نیروگاه‌ها؛ اندازه‌گیری دمای بخار و آب بویلر
03
صنایع غذایی و دارویی؛ کنترل دقیق فرایند و CIP
04
کوره‌ها و متالورژی؛ اندازه‌گیری دماهای بالا با ترموکوپل
مقایسهٔ دو فناوری پرکاربرد
ترموکوپل و RTD / Pt100
ویژگی
ترموکوپل
RTD / Pt100
نوع تشخیص / عملکرد
ولتاژ میلی‌ولتی حاصل از اتصال دو فلز ناهم‌جنس (اثر سیبک)
تغییر مقاومت فلز، معمولاً پلاتین؛ Pt100 در صفر درجه ۱۰۰ اهم است
زمان پاسخ
مقدار عددی در محتوای مبنا ذکر نشده است
مقدار عددی در محتوای مبنا ذکر نشده است
محدودهٔ اندازه‌گیری
بسیار گسترده؛ تا حدود ۱۸۰۰ درجهٔ سانتی‌گراد
معمولاً تا حدود ۶۰۰ درجهٔ سانتی‌گراد
استاندارد مرتبط
IEC 60584
IEC 60751
مشخصات و اجزای اصلی
راهنمای فنی تجهیزات دما
استانداردهای بین‌المللی
IEC 60751
مرجع سنسورهای دمای مقاومتی (RTD)
IEC 60584
مرجع ترموکوپل‌ها
ATEX / IECEx
مراجع مرتبط با تجهیزات محیط‌های انفجاری؛ انتخاب را با شرایط محل تطبیق دهید
مشخصات فنی پنل / دستگاه
محدودهٔ ترموکوپل
تا حدود ۱۸۰۰ درجهٔ سانتی‌گراد
محدودهٔ RTD / Pt100
معمولاً تا ۶۰۰ درجه؛ Pt100 برابر ۱۰۰ اهم در صفر درجه
خروجی ترانسمیتر
۴–۲۰ میلی‌آمپر یا HART دیجیتال
سیم‌کشی و جبران‌سازی
RTD سه یا چهار سیمه؛ جبران اتصال سرد ترموکوپل در ترانسمیتر
معیارهای انتخاب
بازه، دقت و پایداری، خروجی، ترموول و شرایط نصب
انواع تجهیزات و سنسورها
TC
ترموکوپل؛ تیپ‌های K، J، T، E، N، R، S و B
RTD
RTD / Pt100؛ مقاومت پلاتینی با دقت و پایداری بالا
4–20
ترانسمیتر دما؛ تبدیل سیگنال سنسور به خروجی استاندارد
°C

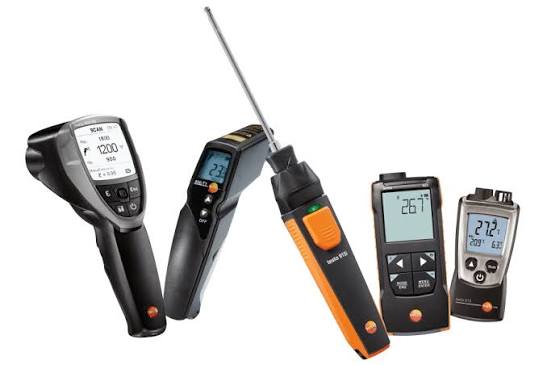

گیج، ترمیستور، سوئیچ دما، دماسنج مادون‌قرمز و ترموول
مراجع استاندارد و ایمنی
استانداردها و الزامات مرتبط
01
IEC 60751 — سنسورهای RTD
02
IEC 60584 — ترموکوپل‌ها
03
ATEX — محیط‌های انفجاری
04
IECEx — محیط‌های انفجاری
05
SIL — کاربردهای ایمنی
